QCM Algèbre de BOOLE

Quiz

29:24

Cliquez sur la bonne réponse ou saisissez la bonne réponse dans les zones prévues à cet effet.

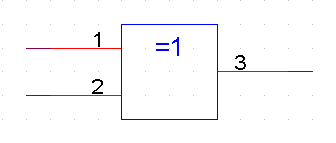

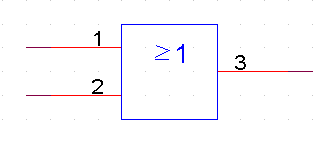

  1. La porte logique suivante est une porte :

    1.   OU Inclusif
    2.   OUI
    3.   ET
    4.   OU Exclusif

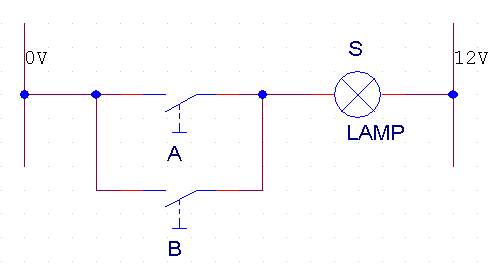

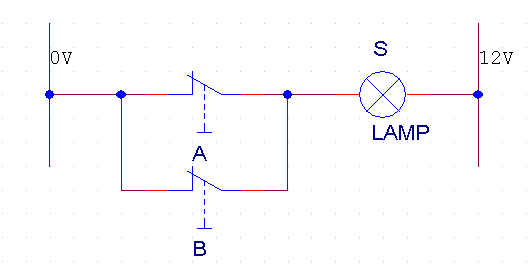

  2. Le schéma à contacts suivant représente une fonction :

    1.   OU Inclusif
    2.   OUI
    3.   ET
    4.   NON

  3. La simplification de A.1 est :

    1.   A/
    2.   1
    3.   0
    4.   A

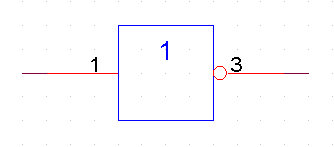

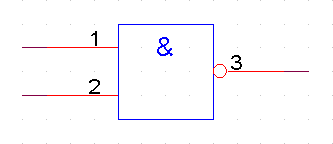

  4. La porte logique suivante est une porte :

    1.   NON OU Inclusif
    2.   NON
    3.   NON OU Exclusif
    4.   NON ET

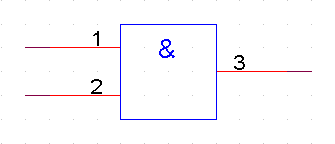

  5. La porte logique suivante est une porte :

    1.   OU Inclusif
    2.   OUI
    3.   OU Exclusif
    4.   NON

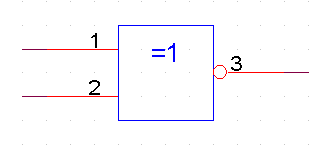

  6. La porte logique suivante est une porte :

    1.   NON ET
    2.   NON OU Exclusif
    3.   NON
    4.   NON OU Inclusif

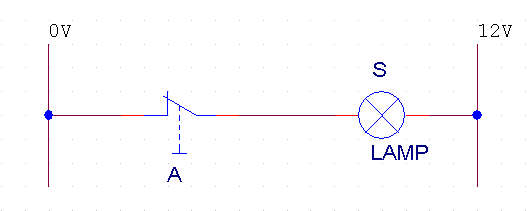

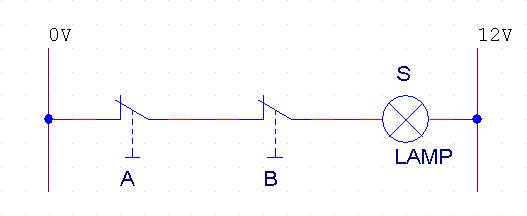

  7. Le schéma à contacts suivant représente une fonction :

    1.   OU Inclusif
    2.   OU Exclusif
    3.   OUI
    4.   NON

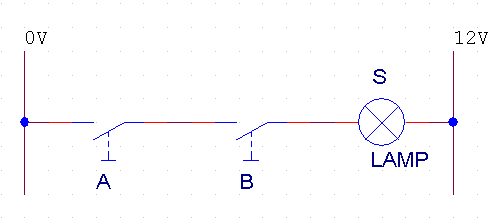

  8. Le schéma à contacts suivant représente une fonction :

    1.   OU Inclusif
    2.   NON
    3.   OU Exclusif
    4.   ET

  9. La simplification de A+1 est :

    1.   A
    2.   0
    3.   1
    4.   A/

  10. La simplification de A+A est :

    1.   0
    2.   A/
    3.   1
    4.   A

  11. Le schéma à contacts suivant représente une fonction :

    1.   NON ET
    2.   NON OU Exclusif
    3.   NON
    4.   NON OU Inclusif

  12. La simplification de A.0 est :

    1.   1
    2.   0
    3.   A/
    4.   A

  13. La simplification de A+A/ est :

    1.   A/
    2.   A
    3.   0
    4.   1

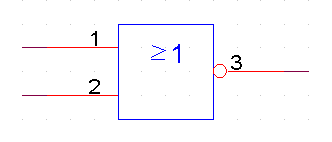

  14. La porte logique suivante est une porte :

    1.   NON
    2.   NON ET
    3.   NON OU Inclusif
    4.   NON OU Exclusif

  15. La porte logique suivante est une porte :

    1.   OUI
    2.   OU Inclusif
    3.   OU Exclusif
    4.   NON

  16. La porte logique suivante est une porte :

    1.   OU Inclusif
    2.   OU Exclusif
    3.   ET
    4.   OUI

  17. La porte logique suivante est une porte :

    1.   OU Exclusif
    2.   NON
    3.   OU Inclusif
    4.   ET

  18. Le schéma à contacts suivant représente une fonction :

    1.   ET
    2.   OU Inclusif
    3.   NON
    4.   OUI

  19. La simplification de A+0 est :

    1.   0
    2.   1
    3.   A
    4.   A/

  20. Le schéma à contacts suivant représente une fonction :

    1.   NON ET
    2.   NON OU Inclusif
    3.   NON
    4.   NON OU Exclusif
